太阳能杀虫灯安装步骤

一、产品概述
 太阳能杀虫灯是针对昆虫天生具有趋光性、趋波性及昼伏夜出的生活习性，以特定的光源和波长，利用光谱变频技术使有效光波的范围更广，诱杀害虫的种类和数量更多，突破了传统杀虫灯使用单一光波段的局限性，是灯光物理治虫技术的又一重大进展。
该产品具有光控、时控、雨控、自动关启、电压保护等功能，不仅能大大减少农药用量、保护生态环境、提高农产品质量，而且节能省电、安装简单、操作方便，为农村偏远地带的虫害灯光防治解决了用电之忧。在整个绿色防控过程中，展现出了可观的生态效益、经济效益和社会效益。
二、适用范围和特点
广泛用于农业、林业、蔬菜、仓库、茶叶、烟草、园林、果园、大棚、葡萄园、城镇绿化、水产养殖、畜牧业等，特效诱杀：
1、蔬菜类害虫：甜菜夜蛾、斜纹夜蛾、小菜蛾、菜螟、飞虱子
2、水稻害虫：稻螟、叶蝉、稻二化螟、稻三化螟、稻飞虱、金刚钻、稻纵卷叶螟
3、棉花害虫：棉铃虫、烟青虫、金龟子、红铃虫、蝼蛄、玉米螟、盲椿象、造桥虫
4、果树害虫：突背斑红蝽、食心虫、尺蠖、吸果夜蛾、桃蛀螟
5、森林害虫：美国白蛾、灯蛾、柳毒蛾、松天牛、柄天牛、光肩星天牛、桦尺蠖、卷叶蛾、蝽尺蠖、杨树白蛾、大青叶蝉
6、茶叶害虫：茶毛虫、茶尺蠖、茶刺蛾、茶蓑蛾、茶小绿叶蝉、茶毒蛾、茶网蝽
7、麦类害虫：麦蛾、叩头虫、粘虫、米扁虫：
8、杂粮类害虫：高粱条螟、玉米螟、大豆食心虫、豆天蛾、谷子钻心虫、苹果拓叶蛾
9、地下害虫：地老虎、烟青虫、金龟子、龟纹瓢虫、蛾姑
10、仓储害虫：大谷盗、小谷盗、麦蛾、黑粉虫、药材甲、米蛾、豆象、瓢虫
11、环境害虫:各类蚊蝇等1000多种主要害虫。
三、产品特点
1、控制面积大，每盏杀虫灯有效控制面积可达30-60亩。
2、利用太阳能光伏杀虫技术，不需要架设电线，节省了输电线路的投资，同时省了铺设电路对耕地的占用，便于农民耕作中，伤及电路并产生触电的安全隐患。
3、此杀虫灯是根据害虫的习性而设计，害虫不会产生抗性，而且保护了害虫天敌，维持了生态的平衡。
4、使用寿命长，杀虫效果好，装置拆装方便，适用范围广。
5、使用操作简单，每天早晚自动关灯、开灯，使山区使用更为方便。
四、主要技术参数
☆ 功率：≤35W
☆ 电池电压：DC12V
☆ 免维护蓄电池容量：24Ah（每天工作6小时，连续三天阴雨天气可正常工作）
☆ 太阳能电池板功率：≥40W
☆ 绝缘电阻：≥2.5MΩ
☆ 设计寿命：≥15年（蓄电池及灯管除外）
☆ 灯管启辉时间：≤5s
☆ 诱集光源：频振灯管T8/T9，长度440mm
☆ 高压电网撞击面积：≥0.15㎡
☆ 控制面积：30～60亩
☆ 灯体重量：4kg
☆ 外型尺寸：300×300×630mm（不含沿）
☆ 电网采用耐弧镀膜材料，电网电压：≥2300V
☆ 触杀虫竖网或横网，防止因虫体残余电网短路，网间距可根据不同靶标害虫进行选择（一般≤10mm）
☆ 雨天自动保护：当湿度大于95%RH，频振灯能进入自动保护状态，当湿度不大于95%RH时，可正常工作
☆ 绝缘柱：瞬间耐高温1000摄氏度，耐腐蚀，耐高压性能，雨天高压电网连续拉弧30min，绝缘柱无碳化现象
☆ 主体结构采用不锈钢材料，灯杆直径60mm，管壁厚度1.5mm；
☆ 太阳能板架：方管25mm,壁厚0.8mm
☆ 灯杆高度：≥2500mm
☆ 经过国家植保机械质量监督检验中心检验符合GB/T 24689.2-2009标准
五、工作原理
1、光控工作原理：当环境光线变亮（白天）----数控电路所控制的触点断开，测报灯处于待机状态（关灯）；当环境光线变暗（夜晚）----数控电路所控制的触点闭合，测报灯进入工作状态（开灯）。
2、雨控工作原理：下雨----雨控传感器接到信号----控制器自动启动----排水系统进入工作状态----阻止雨水进入落虫通道，把雨水导入排水通道，从底部流出箱外。雨停后，夜间测报灯恢复工作状态，白天测报灯处于待机状态。
3、诱捕原理：采用灯管作诱虫光源----昆虫飞扑----撞击电网----落到漏斗中----落入接虫瓶。
六、安装

6.1地基

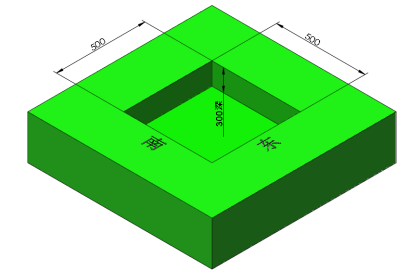

1、挖坑大小为长*宽=500mm*500mm，深300mm，位置方向按下图。

2、浇筑混凝土所需强度为C20。

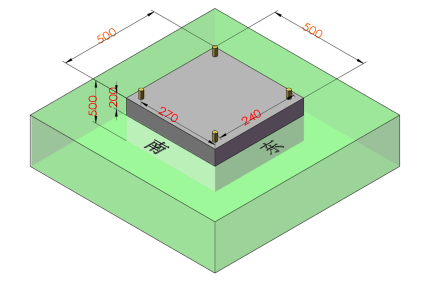

3、按下图浇筑混凝土地基，露出地面外形尺寸（长*宽*高）=500mm*500mm*200mm。按照图纸孔距打孔，装入四颗M10*100mm膨胀螺栓，螺栓露出地基高度30-40mm,中心距240mm*270mm，需保持螺栓垂直，不能有歪斜情况。



6.2安装说明

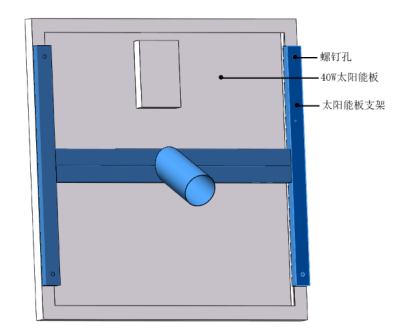

用4组配套的M6*40螺钉把太阳能板固定在支架上（螺纹端向太阳能板方向）。

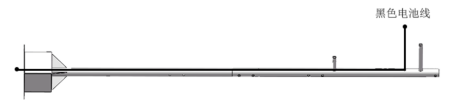

把黑色电池线从立杆的杀虫灯支架之间的螺钉孔穿入，从底部的螺钉孔位置拉出。

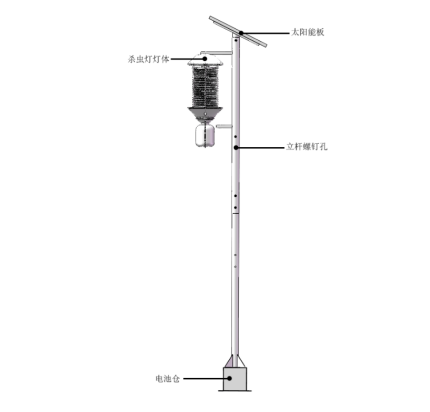

用配套的自攻螺钉把灯体固定在立杆的两个支撑架上，把太阳能板装在灯体（一般向正北）对面偏西15度方向。把黑色电池线两端分别接入灯体和电池上。遮挡着光控（模拟黑夜环境）时，约1分钟后杀虫灯亮起，此时用螺丝刀金属部分短接雨控位置2个螺丝，灯熄灭，松开后灯亮起；用螺丝刀的金属部分接触任意2根电网，会产生高压放电（有电击，不要直接肢体接触）；揭掉光控遮挡物，杀虫灯慢慢熄灭。此时设备测试完成。用5个M10*100的螺栓拧入立杆的对应的螺钉孔内（与太阳能板接口处1个、立杆中间2组共4个）。
把立杆的太阳能板正面调整至朝向南向西偏15度装入地基的膨胀螺栓中，并用配套的垫片螺母拧紧固定。把电池装入底部的电池仓中。
注意：接线对插时，先连接电池线再接太阳能板线。拆掉时，先拔掉太阳能板
线再去掉电池线。

七、注意事项
1、在开阔平展的土地条件可控制80-100亩农田面积，但在地形、地貌复杂多变的山地、为保证杀虫效果，可根据实际情况40-60亩安装一台。
2、安装太阳能杀虫灯要经过专业培训，没有经过技术培训的人员，不可随意操作使用太阳能杀虫灯。
3、安装时，要按太阳能杀虫灯使用说明书的要求进行操作。
4、太阳能杀虫灯在工作时，严禁进行检修和调整。
5、接通电瓶电源后，严禁用手触摸高压电网丝。
6、若出现故障，一定要先切断电瓶电源后进行检查和维修。
7、一般每两三天要清理一次接虫袋和高压电网丝上的污垢和粘结的害虫。清理时一定要关闭电源，用刷子顺电网丝水平滑刷；如污垢和粘结的害虫太多太厚，可将吊灯装置拆下再清理。若不按时清理，污垢和粘结的害虫，会使高压电网丝短路，发生灯管损坏和其他事故。
8、在雷雨天气不要开灯，以防止事故发生，下雨后也要及时将接虫袋里的积水倒掉。
9、绝不能另外拉电线，作为家用照明，以防止意外事故发生。
10、若不用太阳能杀虫灯时，可将其拆下清理干净后，放入包装箱内妥善保管，以备下年再用。
八、装箱清单

序号	名称	规格	数量
01	灯杆		1根
02	频振式杀虫灯	直流	1盏
03	太阳能电池板	40W	1块
04	太阳能板支架		1个
05	蓄电池	12V  24A	1块
06	延长线	3米/1米	各1根
07	螺丝		1包
08	钥匙		2把
09	说明书		1本

附：杀虫灯系列故障及处理

故障现象	原因分析	维修方法
有高压 灯管不亮	1、整流器烧坏 2、灯管线接触不良及脱落 3、灯管烧坏	1、更换整流器 2、检查灯管线是否紧固 3、用万用表检测灯管电阻后更换
无高压 灯管不亮	1、电源线不通和接口氧化 2、保险丝烧断、雨控开关是否短路 3、灯的总开关未打开 4、蓄电池电压低	1、检查电源或重新接线 2、要换同规格保险管，请擦净雨控器 3、打开灯的总开关 4、取下蓄电池用充电器充电
无高压 灯管亮	1、高压引导线是否完整、高压网是否锈得严重 2、高压器是否损坏	1、重新绕高压引导线、更换不锈钢丝 2、更换高压器
有高压 灯管亮 杀虫量少	1、检查电网线是否短接 2、灯管使用时间是否过长 3、高压电网上粘虫太多	1、将短接电网线分开 2、更换专用诱虫灯管 3、将高压网上虫体清理干净
提示：维修时请专业人员维修
